Gyroscopes d'hier et de demain

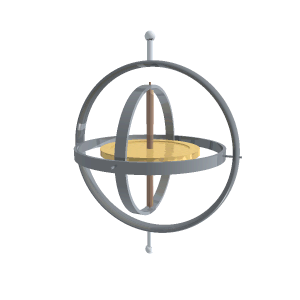

illustration Wikipedia

Mon premier gyroscope était une simple toupie montée dans une cage articulée : une fois lancée à l'aide d'un bout de ficelle, l'axe de la toupie reste insensible aux mouvements du support de la cage, magique.

L'horizon artificiel indispensable aux pilotes n'était initialement qu'une version motorisée de mon jouet d'enfant, mais Foucault ayant démontré qu'un gyroscope mesurait la rotation de la terre encore mieux que son célèbre pendule , les longs vols d'avions et de fusées ont nécessité la mise au point de "centrales à inertie" sophistiquées, groupant 3 gyroscopes perpendiculaires et tous les capteurs nécessaires pour déterminer les angles de roulis, tangage et lacet de l'engin porteur.

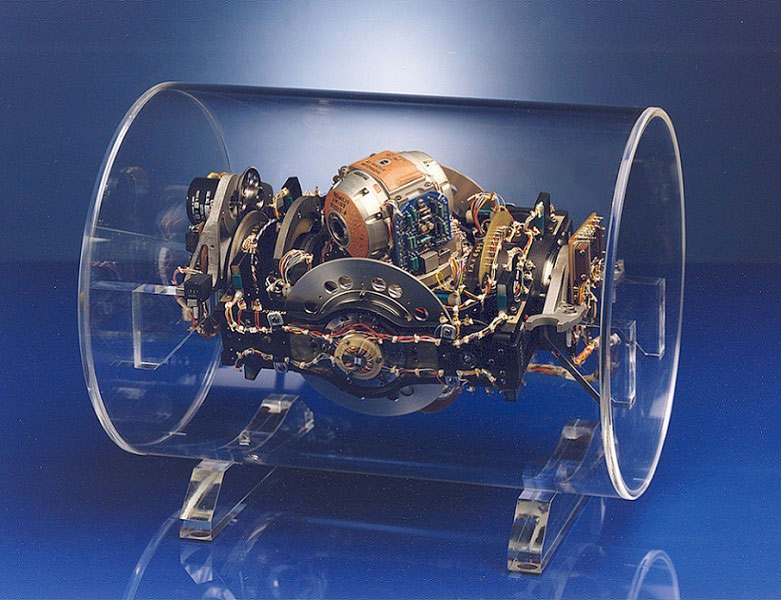

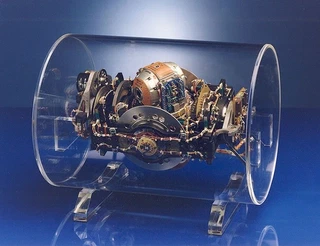

Plateforme inertielle Litton LN3-2A équipant les chasseurs F-104 à la fin du XXème siècle

Le summum de la technologie en la matière a probablement été atteint avec le satellite "Gravity Probe B" destiné à vérifier un aspect méconnu de la théorie de la Relativité d'Albert, selon lequel un corps massif en rotation "enroule" l'espace autour de lui. Sa plateforme à inertie¹ est équipée de 4 sphères de quartz incroyablement précises tournant en lévitation magnétique dans le vide quasi absolu et d'un système de mesure capable de mesurer des rotations de l'ordre du cent-milliardième de degré par heure...  Après plusieurs années de mesure et la prise en compte de nombreux effets qui avaient été négligés initialement, on commence apparemment à vérifier une fois de plus que le grand Einstein a désespérément raison.

Comme souvent en technologie, la révolution est venue d'une approche totalement différente, en l'occurrence l'optique. Prenez une bobine de quelques kilomètres de fibre optique. Injectez-y un faisceau laser aux deux extrémités. Si vous faites tourner la bobine sur son axe, l'un des faisceaux devra parcourir un chemin légèrement supérieur à l'autre, et un interféromètre judicieusement placé entre les deux faisceaux pourra mesurer cet écart proportionnel à la vitesse de rotation. Un tel gyromètre à fibre optique (gyrolaser pour les intimes) ne contient aucune pièce mobile, est plus robuste et moins coûteux qu'un gyroscope mécanique de haute précision, voire plus précis. Après le F-15, ce sont désormais les Airbus 320 et Boeing 777 qui en sont équipés, mais ces appareils sont encore beaucoup trop volumineux et trop chers pour une application aussi indispensable que la manette de jeu de votre console préférée.

La seconde révolution vient de la technologie MEMS ("Micro Electro-Mechanical System", Microsytème électro-mécanique) comprenez les puces de silicium intégrant des éléments mécaniques. Depuis quelques années on sait réaliser ainsi des accéléromètres, et depuis peu des gyroscopes (ou gyromètres si vous préférez) à structure vibrante, basés sur la force de Coriolis. Il s'agit en fait de ces bons vieux pendules de Foucault miniaturisés et améliorés : on réalise une sorte de diapason en silicium, composé de deux masses oscillant l'une par rapport à l'autre à haute vitesse. En faisant tourner la puce, les deux branches du diapason se tordent sous l'effet de la force de Coriolis et les deux masses n'oscillent plus dans le même plan. On mesure cette déformation par la variation de capacité électrique entre les masses et le support de silicium, et le tour est joué : un gyroscope de quelques millimètres cubes seulement, vendu autour d'un Euro, assez précis pour éviter que les modèles réduits Made in China du futur ne s'écrasent lamentablement par l'inexpérience de votre petit neveu.

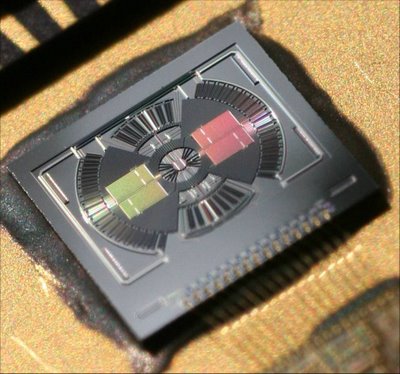

Puce du gyroscope 2D de ST Microélectronics, qui vient d'en commercialiser un 3D

Sources:

  1. The Extraordinary Technologies of GP-B
  2. Gyromètre piezoélectrique VIG de l'ONERA
  3. MEMS Gyroscopes, excellente présentation complète de STM, en anglais
Comment | , , , . permalink.
  • http://science-for-everyone.over-blog.com/ Benjamin Bradu

    Génial le gyrolaser! Je n’avais jamais entendu parler de cet instrument si astucieux ! Encore merci pour toutes ces précision Dr Goulu !

    Benjamin

  • LP

    Attention à l’interprétation sur le gyrolaser. son principe est basé uniquement sur des effets relativistes. L’effet Sagnac produit un décalage de réception des deux signaux lumineux émis dans les fibres optiques qui s’explique par une déformation de la courbe espace-temps. Mais il n’est nullement question d’un parcours réel plus long dû à la vitesse de propagation de la lumière par rapport à celle de la bobine. La vitesse de propagation de la lumière dans un même milieu est anisotropique quelque soit le mouvement du dit milieu !

    • http://drgoulu.com Dr. Goulu

      Merci pour la précision. L’article date de 3 ans, mais en me replongeant dans le bain:

      • http://fr.wikipedia.org/wiki/Effet_Sagnac décrit une interprétation classique . Je n’ai pas trouvé la formule correspondant à l’analyse relativiste pour évaluer la différence
      • je n’ai pas dit que la vitesse de la lumière variait mais qu « un des faisceaux devra parcourir un chemin légèrement supérieur à l’autre » en raison de la rotation de la bobine pendant la propagation de la lumière.
      • il y a bien un effet relativiste qui déforme l’espace-temps autour des objets en rotation, mais c’est l’effet http://fr.wikipedia.org/wiki/Effet_Lense-Thirring précisément mesuré par la sonde http://fr.wikipedia.org/wiki/Gravity_Probe_B mentionnée dans l’article. je ne suis pas sur que l’effet Sagnac y soit lié (bien que tout soit lié en physique…)
